    水利遥测终端助力生态流量监测系统

    时间：2020-03-12

      为推动绿色水电发展，有效落实河道生态流量，改善河道生态环境，加强水电站生态泄流设施改造，促进水电站向绿色发展转型保护河流生态环境，推动水资源科学、合理、有序开发和可持续利用，建立一套完整的生态流量监控系统，实现监控数据传输及监控平台联网是非常用必要的。


      计讯生态流量监测系统作为针对生态流量而进行研发的一套监控方案，对生态流量数据进行监督、有效管理，同时为主管部门随时掌握水电站的流量生态有着重要的意义。

      系统组成

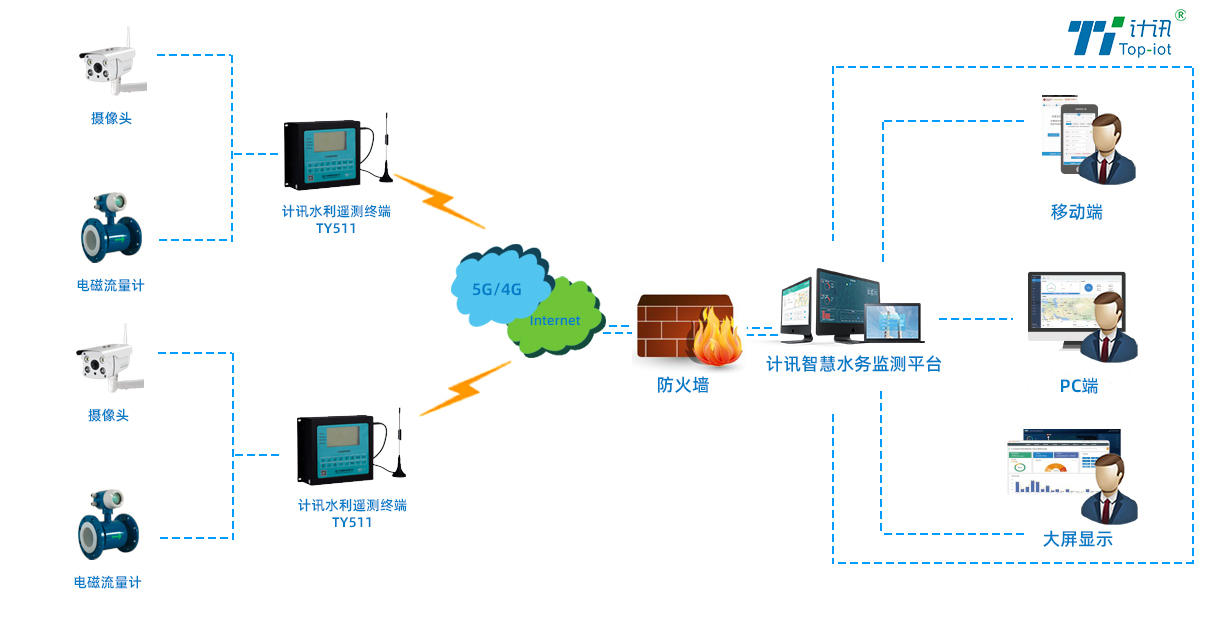

    生态流量监测拓扑图

      1、监测断面设置

      水电站下泄流量监测可在电站泄水口设置监测点，安装在线监测设备;也可在电站下游附近选择河流断面作为监测断面，安装在线监测设备进行监测下泄流量;

      河床式或坝式水电站应在电站房尾水下游设置监测断面;

      对于引水水电站，监测断面应分别设置在电站房尾水下游和水库大坝下游。

      2、监测内容

      水电站生态流量监测主要基于水情自动监测。主要监测参数为水位和流量(主要根据水位-流量关系曲线计算)。还可以集成降雨监测、水质监测、图像/视频监测和闸门监测功能。为流域生态保护、水资源管理、水文水资源监测提供服务。

      3、监测设备

      在线监测设备主要由计讯水利遥测终端TY511、超声波/雷达水位计、雨量筒、工业摄像机等组成，采用杆式安装、太阳能或公用电。

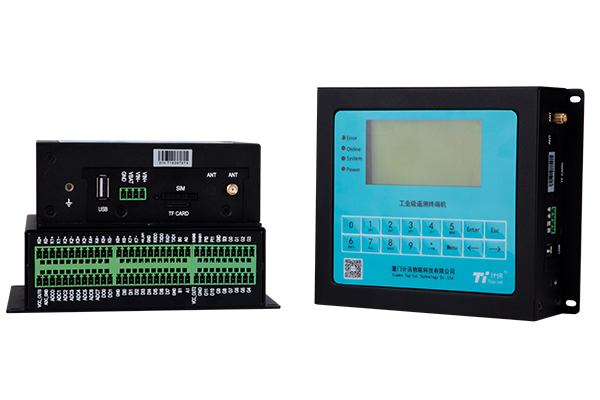

    水利遥测终端

      系统功能

      ①监控数据、图像、视频自动存储，方便历史查询和事故追溯。

      ②计讯水利RTU定时或实时上传各水电站排水断面的现场图像或视频。

      ③通过计讯智慧水务监测平台将数据进行展示，可发送至各水电站、水务局系统。

      ④水位/流量过低，监测设备异常时自动报警。

      ⑤实时监测各水电站泄流断面的水位、流量、降雨量等数据。

      ⑥通过报表、图表、柱状图等形式，自动统计日、月、年等时段的历史数据，支持数据/报表导出到Excel或直接打印输出。

      ⑦通过矢量地图宏显示测点的分布位置、运行状态和报警状态。

      ⑧在线监测设备的远程管理：修改数据报告频率或升级程序。

      系统特点

      1、可选择多种通信方式(根据监控要求和现场网络条件确定)

      ①GPRS/CDMA

      ②5G/4G

      ③光纤/ADSL

      ④WiFi

      2、支持多种行业通信协议

      满足水利部制定标准——《水文监测数据通信规约》、《水资源监测数据传输规约》、可定制其他规约。

      3、支持多中心报告

      ①区/县监测中心

      ②市/省监测中心

      ③水电站业主建设监控中心

      4、监控软件支持多种角色和权限管理

      ①为每个具有不同浏览和操作权限的角色设置不同的权限。

      ②每个字符可自定义显示参数、显示顺序、显示格式等。

      ③通过计讯水务智慧平台可以将数据通过大屏、计算机、APP等多种形式查看数据和图像。

    计讯物联——物联网产品与行业解决方案提供商。
