    4G DTU_4G数据透传_4G数据终端

    时间：2022-01-04 11:24:51来源：本站原创

      计讯物联4G DTU数据透传终端，支持SIM卡移动联通电信全网通4G网络，RS485\RS232\TTL电平接口，看门狗检测机制防掉线，保障设备永久在线稳定通信，支持水文、水资源、环保、MQTT等通信协议，其通他信协议可定制。

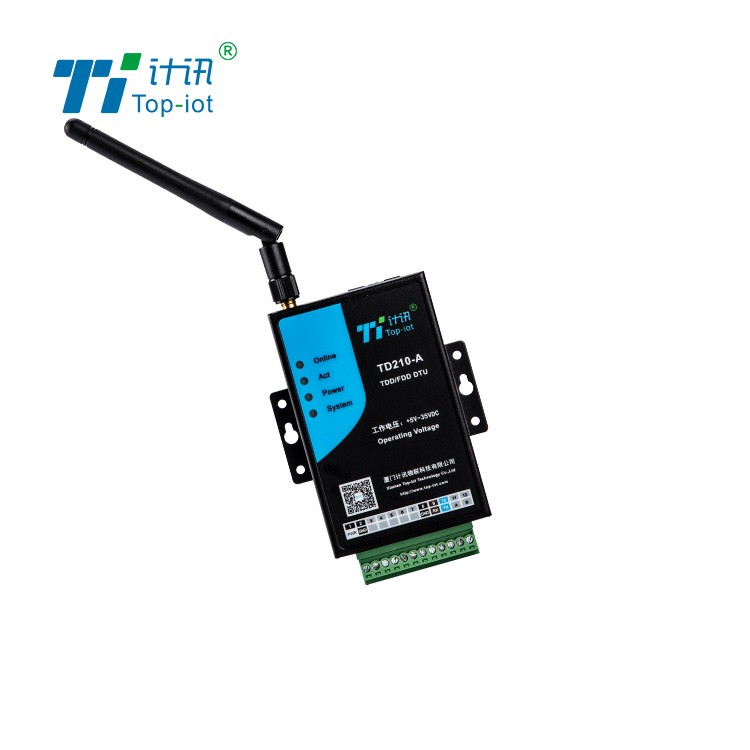

      4G DTU数据透传终端

      1、双向透传，DTU为双向透明传输，用户无需关心复杂的协议。

      2、主动采集传感器数据上报，省去采集器，节约成本，同时使用简单，在配置软件内设置采集周期即可。

      3、Modbus RTU/TCP自适应,同时还支持TCP/UDP/HTTP/MQTT协议。

      4、支持点对点、点对多组网，可实现数传功能。

      5、支持网络注册包、心跳包、串口心跳包。

      6、硬件看门狗、SIM 卡号查询、本地升级、远程升级。

      7、主机、从机模式，主机模式支持 RS485/232级联多个设备。



      4G DTU数据透传终端TD210参数

      产品接口:

    描述

    说明

    电源接口：

    标准电源

    DC 12V/0.5A

    供电范围

    DC 5~35V


    内置电源反相保护和过压保护。

    串口：

    串口采用工业端子接口，适合工业应用,RS232 或 RS485 接口

    内置 15KV ESD 保护,可定制TTL 电平

    模拟量（预留）：（第 6 和 7 管脚）

    2 路模拟量输入接口（10 位AD、支持 4-20mA 电流信号输入，可选 0-3V 电压信号输入）

    IO 口（预留）：（第 3、4 和 5 管脚）

    3 路 GPIO，可以配置成输入输出，通信电平 3.3V

    串口参数：

    串口速率

    300~230400bits/s

    数据位

    5、6、7、8 位

    停止位

    1、1.5、2 位

    校验

    无校验、偶校验、奇校验、SPACE 及 MARK 校验

    其他

    指示灯

    具有系统、电源、通信及在线指示灯

    天线接口

    标准SMA 阴头天线接口，特性阻抗 50 欧

    SIM/UIM 卡接口

    标准的抽屉式用户卡接口，支持 1.8V/3V SIM/UIM 卡，内置15KV ESD 保护


    产品特性：


    工作温度范围：-40 ~ +75?C

    存储温度范围：-40~+80?C

    相对湿度范围：95%

    无凝结

    工作功耗：

    通讯状态

    <1.08W

    说明：12V 电源，电流<90mA 5V 电源，电流<190mA

    待机状态

    <0.288W

    说明：12V 电源，电流<24mA 5V 电源，电流<50mA

    抗干扰能力：

    抗干扰类型

    级别

    电压/电流波形

    值

    工频磁场

    3

    连续正弦波

    30A/m

    阻尼振荡磁场

    3

    连续正弦波

    30A/m

    脉冲磁场

    3

    脉冲

    100A/m

    辐射电磁场

    3

    80MHz~1000MHz 连续波

    10V/m

    3 级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备

    防护等级：

    防护等级IP30，外壳和系统安全隔离

    特别适合工控现场应用

    可靠性：

    平均无故障工作时间(MTBF)不低于 100000h

    超低功耗设计，包括休眠模式、定时上下线模式

    EMC 各项等级指标达 3 级

    采用NTP 技术，内置RTC

    SIM/UIM 卡接口内置 15KV ESD 保护

    物理特性：

    外形尺寸：91x58.5x22 mm (不包括天线和安装件)

    重量：约 208 克
