时间：2017-08-15 14:15:32来源：本站原创
TD210系列DTU是一款工业级物联网无线数传终端，设计完全满足工业级标准和工业用户的需求，采用高性能的工业级32位通信处理器，软件多级检测和硬件多重保护机制来提高设备稳定性。支持GPRS、CDMA 1X、中国电信3G(EVDO)、中国联通3G(WCDMA)、中国移动3G（TD-SCDMA）等网络制式，接口可灵活使用，支持标准RS232、RS485以及RS422接口，可定制TTL电平。
该系列产品可帮助用户快速接入高速互联网，实现安全可靠的数据传输，广泛应用于智慧电力、油田监控、智慧水利、自助终端、气象环保、工业控制、能源煤矿、物流仓储、智能交通、城市供暖等物联网应用。

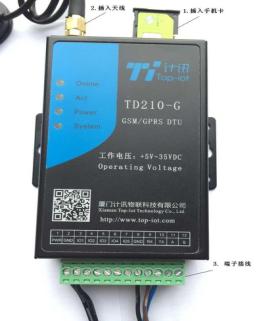

产品图片：
安指示图：
DTU、4GDTU工业无线DTU的安装配置指南
接口定义说明：
安装电缆：
计讯TD210采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。标配电源和数据线说明如下：
电源（输出12VDC/0.5A）：
RS232线（一端为DB9母头）：
推荐使用标配的12VDC/0.5A电源。
该系列产品可帮助用户快速接入高速互联网，实现安全可靠的数据传输，广泛应用于智慧电力、油田监控、智慧水利、自助终端、气象环保、工业控制、能源煤矿、物流仓储、智能交通、城市供暖等物联网应用。
产品图片：
安指示图：
DTU、4GDTU工业无线DTU的安装配置指南
接口定义说明：
| 接口编号 | 接口名称 | 默认功能 | 扩展功能 |
| 1 | PWR | 电源输入正极 | 无 |
| 2 | GND | 系统地 | 无 |
| 3 | IO1 | GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 | 预留兼容RS232 RTS和串口TTL电平RX |
| 4 | IO2 | GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 | 预留兼容RS232 CTS和串口TTL电平TX |
| 5 | IO3 | GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 | 预留兼容RS232 DCD |
| 6 | IO4 | GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 | 可定制脉冲输出、脉冲计数和模拟量输入功能。预留兼容RS232 RI |
| 7 | IO5 | GPIO，可检测干节点信号和3.3V开关量信号。可输出3.3V开关量信号 | 可定制脉冲输出、脉冲计数和模拟量输入功能 |
| 8 | GND | 系统地 | 无 |
| 9 | RX | RS232 数据接收 | 无 |
| 10 | TX | RS232 数据发送 | 无 |
| 11 | A | RS485 通讯接口正极 | 预留兼容RS232 DTR |
| 12 | B | RS485 通讯接口负极 | 预留兼容RS232 DSR |
计讯TD210采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。标配电源和数据线说明如下：
电源（输出12VDC/0.5A）：
| 线材颜色 | 电源极性 |
| 黑色（黑白） | 正极 |
| 黑色（字体） | 负极 |
| 线材颜色 | 对应DB9母头管脚 |
| 蓝色 | 3 |
| 棕色 | 2 |
| 黑色 | 5 |
3.2.2 天线安装
TD210天线接口为SMA阴头插座。将配套天线的SMA阳头旋到IP MODEM天线接口上，并确保旋紧，以免影响信号质量。3.2.3 SIM卡安装
安装或取出SIM卡时，先用尖状物插入SIM卡座右侧小黄点，SIM卡套即可弹出。安装SIM卡时，先将SIM卡放入卡套，并确保SIM卡的金属接触面朝外，再将SIM卡套插入抽屉中，并确保插到位。3.3 供电电源
计讯TD210采用了先进的电源技术,来提高系统稳定性，以便适用复杂的外部环境。用户可采用标准配置的12VDC/500mA电源适配器给设备供电，也可以直接用直流5~35V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过35V），并保证电源功率大于4W以上。推荐使用标配的12VDC/0.5A电源。
3.4 指示灯说明
TD210提供四个指示灯：“Online”，“ACT”，“Power”，“System”。指示状态如下：| 指示灯 | 状态 | 说明 |
| Online | 灭 | 未连接上服务器 |
| 亮 | 已连接上服务器 | |
| ACT | 灭 | 没有数据通信 |
| 闪烁 | 正在数据通信 | |
| Power | 灭 | 设备未上电 |
| 亮 | 设备电源正常 | |
| System | 灭 | 系统工作异常 |
| 闪烁 | 系统工作正常 |
